| 品牌：安铂 | 型号：TT1100A | 加工定制：是 |
靖江中诺仪器专业生产各类仪器设备，欢迎来电咨询：钱小姐15996035237，电话：0523-84633808，传真：0523-84633358，QQ:2880390817.我们将以***的价格、***的服务为您效劳！
地下管线探测仪TT1100A
产品简介

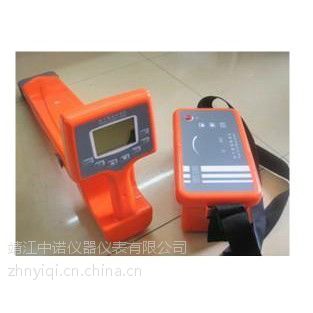

TT1100A地下管线探测仪由一台发射机和一台接收机构成，用于地下管线路由的***、深度测量和长距离的追踪。TT1100A地下管线探测仪采用了双水平线圈和垂直线圈电磁技术，提高了管线定位定深的精度和目标管线的识别能力，在管线密集复杂的区域也能准确地对目标管线进行追踪和定位。
2.1 主要功能
1. 测定地下金属管线的路由
2. 测定地下金属管线的埋深
3. 多金属管线的情况下目标金属管线的识别
2.2 主要特点
1. 采用***的信号处理技术、的集成电路元器件以达到优异的测试性能。
2. 测量信号的多种发送方式:
（1）注入法：用于有注入点的金属管线。
（2）钳夹法：用于被测金属管线有一段外露，便于钳夹夹钳的管线。
3. 测量频率为31KHz频率。
4. 提高测试效率的不同的定位模式和功能：
（1）峰值模式：通过测量信号的***值来确定路由的位置。
（2）路由定向：直观、迅速地指示路由的方向。
（3）电流强度测量（CM）:测量管线上加载的信号电流大小，区别出目标管线 。
（4）听诊器：通过听诊头从众多管线中识别出信号所加载的管线。
5. 辅助功能：
（1）接收增益自动调节：自动调节接收机的增益以使接收机处于优化状态，免去了手动调节的繁琐 。
（2）声响功能：接收机通过音调变化直观地反映测量的信号大小。
（3）电池电量检测：电池电量的实时检测，当电量低到保护值时会电源指示灯闪烁。
2.3 技术指标
2.3.1发射机
信号频率：
注入法 | 31KHz |
钳夹方式 | 31KHz |
输出电压 | 0-400Vp-p 根据绝缘情况变化 |
输出波形 | 正弦波 |
电 源 | 2#干电池8节 |
输出功率 | 1W |
2.3.2接收机
功 耗 | <1.0W |
电 源 | 5#干电池8节 |
测试线路埋深 | 4.5米 （正常情况下） |
测试线路埋深误差 | ±0.05h±5cm (h为管线的埋深) |
测试线路路由误差 | ≤5cm |
注入法测试金属管线路由及埋深有效长度 | 不小于10Km（正常情况下） |
钳夹法测试金属线路路由及埋深有效长度 | 不小于6Km（正常情况下） |
注:正常情况下指所测试的金属管线在上述测量范围内没有绝缘故障及其它干扰。
2.3.3 环境要求
工作温度 | -20℃~+50℃ |
存储温度 | -40℃-70℃ |
相对湿度 | 10%~90% |
大气压力 | 86~106KPa |
环境噪声 | ≤60dB |
2.3.4 物理特性
定位仪
名 称 | 重量（Kg） | 外形尺寸（mm） |
发射机 | 2 | 247*140*103 |
接收机 | 3 | 645*262*130 |
整机（毛重） | 7 | 790×405×240 |
